一、無源無線測溫傳感器介紹

ZRDTS-6無源無線測溫傳感器采用超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。測溫元件采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1%。當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

產品參數
產品名稱：微型電力無線測溫傳感器ZRDTS-6
測溫范圍：
-40～+200℃（可定制）
測量精度：
±1（0~75℃）,±2℃（-20~150℃）
溫度采樣頻率：
默認10秒（2秒-10分鐘可設定）
無線頻率：
433MHz（470、LORA可定制）
無線傳輸距離：
200米
工作電源：
小CT感應取電
啟動電流：
3A
安裝方式：
捆綁式
機殼材質：
進口耐高溫阻燃材料
防護等級：
IP68
外形尺寸：
17219mm
使用壽命：
10年以上

二、無線測溫傳感器安裝位置

無線測溫傳感器安裝原則：無源無線溫度傳感器廣泛應用于高低壓開關柜、環網柜觸頭、刀閘開關、高壓電纜接頭、干式變壓器、低壓大電流柜等電氣設備的溫度在線監測；我公司無源無線溫度傳感器避免使用電池所帶來的局限，體積小巧，僅相當于傳統傳感器的一顆電池大小，可以安裝在動觸頭等狹小的空間內，所以優先推薦安裝動觸頭。

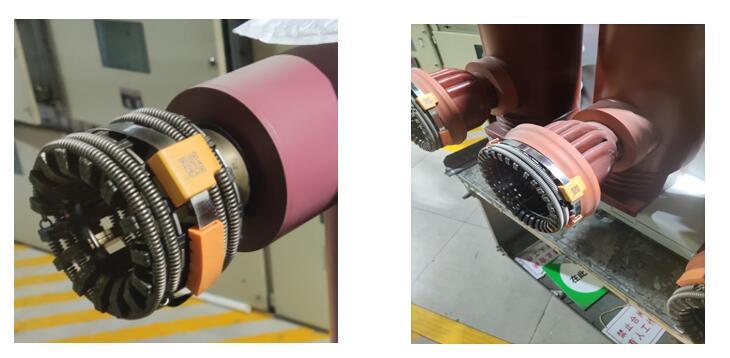

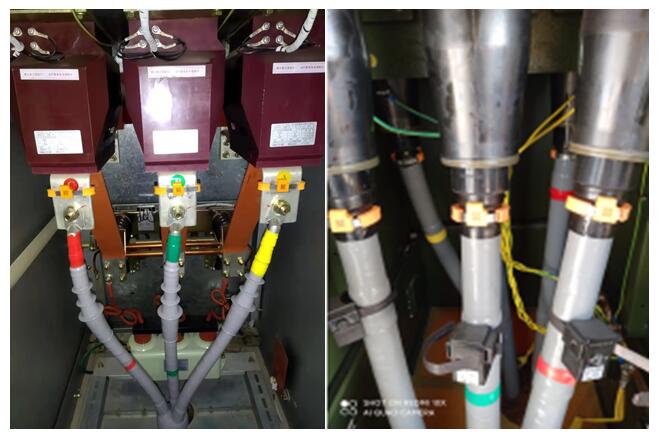

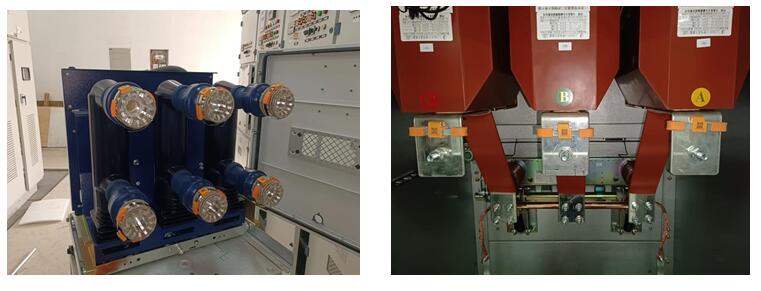

（1）無線測溫傳感器在高壓開關柜測溫安裝位置：斷路器動觸頭處，刀閘、電纜出線終端頭與銅排連接處，母排接點處。

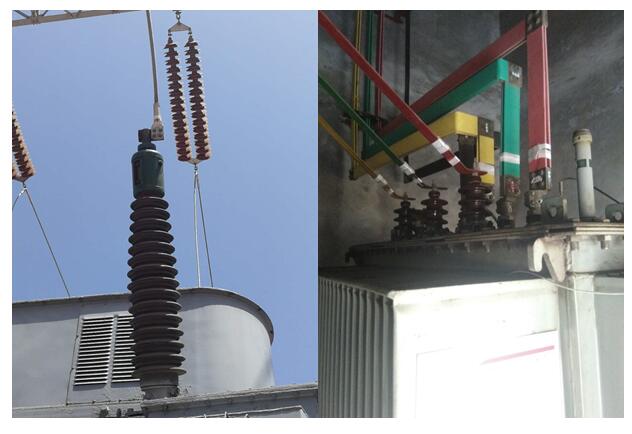

（2）無線測溫傳感器安裝在變壓器進出線電氣連接處

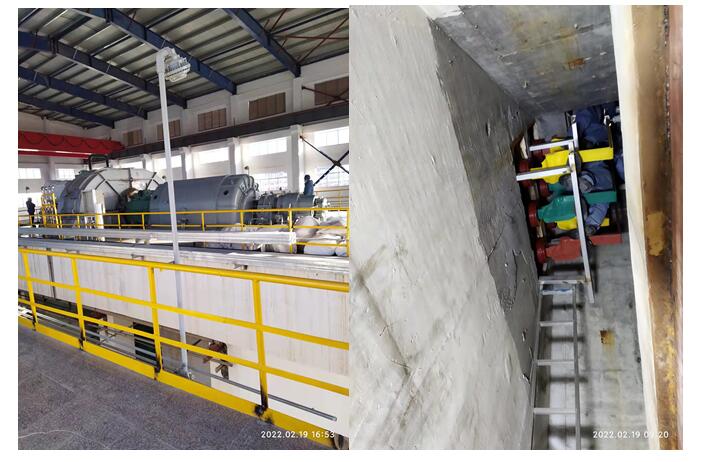

（3）無線溫度傳感器安裝在發電機出線銅排連接軟連接處
（4）無線測溫傳感器在齊翔騰達化工安裝案例

山東正瑞生產的無源無線測溫傳感器裝置均按ISO9001認證要求設計和生產。溫度傳感器采用CT取電，并通過無線傳輸方式將數據發送至無線溫度監測主機，溫度監測主機通過無線/有線通信方式發送到平臺，由平臺記錄設備實時運行溫度的數據。為設備的安全使用及維修提供歷史數據，并實現了設備熱故障預知維護。
