一、電纜溫度傳感器產品簡介

采集監測部位的溫度，通過一條總線將采集的溫度數據上傳到溫度監測器。適用于低壓電氣接點測溫、電纜中間接頭測溫等。

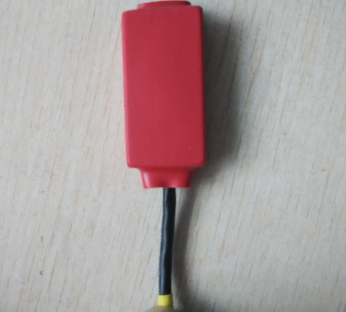

二、傳感器實物圖

溫度傳感器通過接入一條總線的方式連接到溫度監測器。溫度監測器可以分兩個方向布置總線，每條總線長度可達600米，每條可接入64個點，共計128個點。

每個溫度傳感器在出廠時都具有編號（1~128），因此在一條溫度采集總線上可以同時掛接128個溫度傳感器，而不會出現混亂現象。

三、接線方式

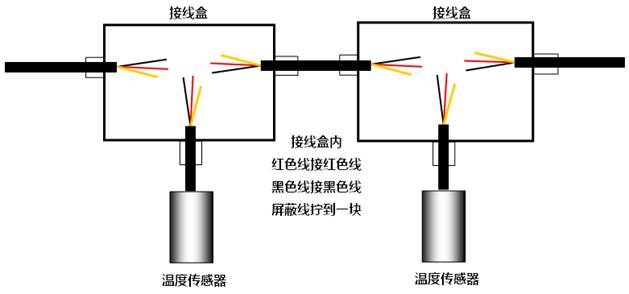

圖3-1接線盒內接線方式圖

線纜采用屏蔽兩芯雙絞線，剝出電纜線芯，保留屏蔽層，三根紅色、三根黑色和屏蔽層分別擰到一塊，用PVC膠帶包扎好放到防水接線盒內；

注意：不要帶電安裝或更換傳感器，三根線之間不要短路，否則會損壞溫度傳感器；

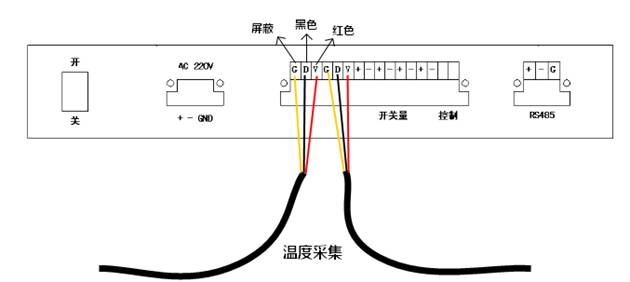

圖3-2電纜溫度監測器端傳感器接線圖

在接傳感器之前，溫度監測器一定要停電關閉，在壓接過程中，三根線之間短路會造成傳感器損壞；

四、性能特點

測溫電纜傳感器外形有圓形和方形等適用不同場合的外形尺寸

測溫范圍：-55℃~+127℃ 。

誤差：小于0.5℃（全量程范圍。）

分辨率：±0.1℃ 。

耐壓值：溫度傳感器可經受ESD±10000V高壓。

電纜長度≦1000米。

傳感器采用樹脂封裝，防水防潮。

五、現場圖片

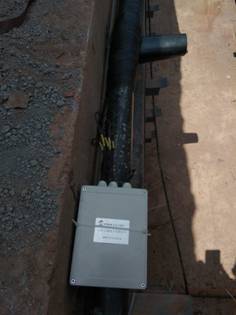

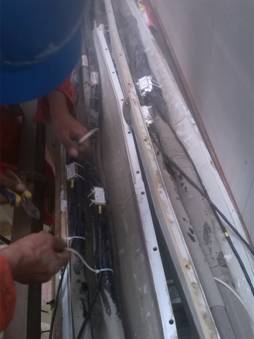

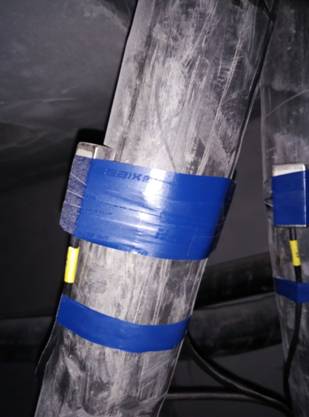

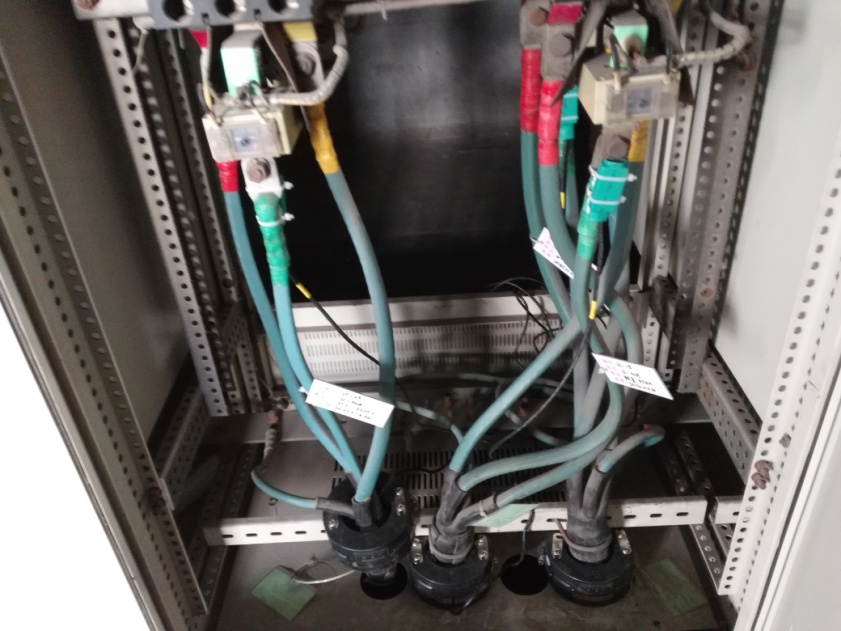

電纜接頭測溫現場：

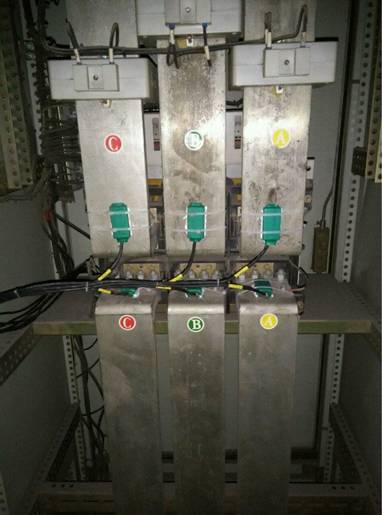

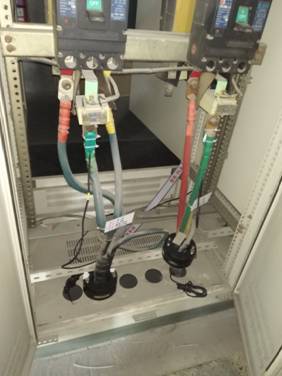

低壓柜測溫：
